Tircore Cache
Cache 到底缓存什么
主要有两类 Cache：
例如：
uint32 value = table[100];
foo();如果 table 位于可缓存的数据区域，那么对 table[100]的读取可能经过 D-Cache。
如果函数foo()位于可缓存的代码区域，那么 CPU 执行 foo()时的指令获取可能经过 P-Cache。
Cache Line
TC3xx 的指令缓存和数据缓存，操作的最小元素为Cache Line，每条都是 32 字节
一条Cache Line除了保存 32 字节的指令或数据，还关联着管理信息：
写回、失效和旁路
Cache 如何工作
假设执行：
value = (uint32_t )0x90001000;并假设 0x9... 是允许数据缓存的区域。
大致过程如下。
1. CPU 发出数据读取
CPU 计算出地址：0x90001000，硬件根据地址的最高 4 位判断它属于段 9H。
2. 判断内存属性
硬件检查：
该地址是否属于 Peripheral Space（外设空间）
该段的数据访问是否允许缓存
D-Cache 是否存在并已启用
是否有其他硬件规则强制绕过 Cache
如果最终判断允许使用 D-Cache，就查询 D-Cache。
3. 查询 D-Cache
检查对应Cache内是否有 Valid 且 Tag 匹配的行。
找到就是命中，直接使用缓存中的内容。
如果存在，称为：
Cache Hit：缓存命中CPU 直接从 D-Cache 得到数据，速度较快。
如果不存在，称为：
Cache Miss：缓存未命中此时硬件会：
从实际存储器或总线读取对应 Cache Line。
将 Cache Line 放入 D-Cache。
把 CPU 需要的数据返回给 CPU。
后续对同一 Cache Line 的读取可能直接命中。
整个过程由硬件自动完成。
DCache数据缓存是写回型（write-back）
例如 RAM 中某个变量原来为 0：
读入缓存后： 缓存 = 0，RAM = 0，Valid = 1，Dirty = 0
CPU 将变量改为 1： 缓存 = 1，RAM = 0，Valid = 1，Dirty = 1
完成写回后： 缓存 = 1，RAM = 1，Valid = 1，Dirty = 0CPU 的修改不一定立即到达 RAM。
只要这条 dirty line 没有被替换，也没有被显式 flush，物理 RAM 里就一直是旧值。
而且每条数据缓存行只有一个 Dirty 位，因此即使只修改其中 1 字节，需要写回时仍会写回整条 32 字节。
这也是共享内存操作容易出问题的原因：CPU 和 DMA 如果分别修改同一行内的不同字节，CPU 后续的整行写回可能覆盖 DMA 的修改。工程上通常需要让共享缓冲区按缓存行对齐，并明确安排访问权限和维护时机。
内存访问类型
内存访问类型分为3类：
Cacheable Memory：可缓存内存
Non-cacheable Memory：不可缓存内存
Peripheral Space：外设空间
访问可缓存内存地址时，代码取指、数据读取都可以进入对应的Cache；同时CPU可以进行推测性取指、推测性读取；
访问不可缓存内存地址时，代码取值、数据读取不进入Cache；但仍允许预测性取指、读取，即CPU仍然可能提前读取某个地址；
对于一些外设寄存器来说，读取操作会造成寄存器复位，例如中断标志位；所以只把设备寄存器设置为“不可缓存”通常还不够，如果允许推测读取，就可能在程序真正执行读取指令前触发类似于“复位”的副作用，所以外设空间就单独设置了。
CPU的推测访问
CPU 为了提高性能，可能提前访问它认为程序随后会用到的地址，这就是 speculative access。
文档把访问分为两类：
必要访问
程序正确执行必然需要发生的访问。例如：
x = *ptr;当这条语句真正执行时，对 *ptr 的读取属于必要访问。
推测访问
CPU 为了提高性能而提前执行的访问。例如：
提前取后续指令
分支结果还没确定时，提前取某条路径上的指令
提前读取可能马上使用的数据
如果分支预测错误，某些被读取的内容最终可能根本没有被程序使用（即没有命中）。
Cache 使用限制
即使 PMA 寄存器允许缓存，硬件仍然强制执行以下限制：
外设空间永远不能缓存。
当前 CPU 的本地 DSPR （段
D）内容不能进入当前 CPU 的数据 Cache。当前 CPU 的本地 PSPR（段
C） 内容不能进入当前 CPU 的程序 Cache。
本地DSPR，PSPR指的是，当前CPU核心的DSPR，PSPR
例如Core0的DSPR，PSPR为0x7段，Core1的为0x6段
值得是各个Core访问0xD段后，解析到的地址
本地CPU访问本地DSPR不会经过Cache，因为访问速度已经足够快了（一个机器周期）
这些限制由硬件强制实施，不受 PMA0/PMA1 配置影响
注：虽然对DSPR/PSPR的本地地址访问不能进入Cache，但是全局地址访问可以配置Cache（例如Core1配置Core0 DSPR0为目标DCache地址）

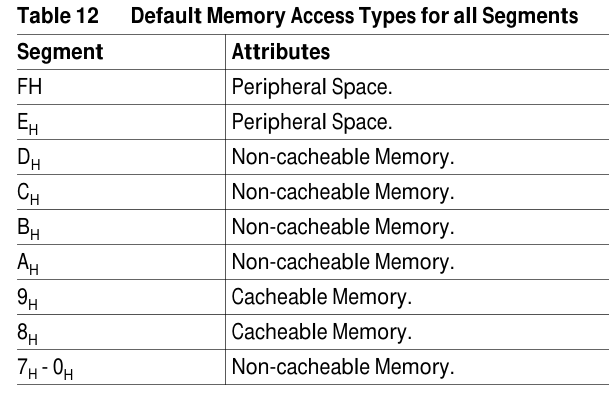

默认内存属性
8H、9H：默认缓存
CH、DH：即使配置了也不可缓存
EH、FH：默认外设空间
其他段：默认不缓存（除C、D段都可配置缓存）
Cache相关寄存器
PMA寄存器
用途：配置缓存段
默认PMA0，PMA1为0x0300，对应位8、位9置1，对应8段、9段是缓存段
在默认的PMA0配置中，允许Cache的地址段为8段（pflash）和9段（LMU），则Core1访问Core0 DSPR是不经过Cache缓存的
默认PMA2为0xC000，对应位14、位15置1，对应E, F段为外设空间
DCON PCON寄存器
用途：使能缓存
DCON0 - Data Memory Control
DCBYP，bit 1，读写：0= DCache/DRB 可用；1= DCache/DRB 旁路/禁用。复位后为旁路状态。
DCON0受 CPUx Endinit 保护；修改前后按安全写流程管理 Endinit。其余位保留，写入 0。
DCON2 - Data Control 2（只读）
DCACHE_SZE，bits[15:0]：DCache 容量，单位 KB。DSCRATCH_SZE，bits[31:16]：Data Scratchpad 容量，单位 KB。复位值未定义（
X）；读取实现容量。
PCON0 - Program Control 0
PCBYP，bit 1，读写：0= Program Cache 可用；1= 旁路/禁用 Program Cache。复位值 bit 1 为
1，即复位后 Cache 旁路。其他位保留：读作 0，写入时应写 0。
PCON1 - Program Control 1
PCINV，bit 0，读写：写1发起整个指令 Cache 失效；读回1表示失效仍在进行、指令 Cache 不可用。读回0为正常状态。PBINV，bit 1，读写：写1使 program line buffer 失效；写0无操作。该位读回恒为 0。其他位保留，写入 0。
发起失效后，需依据读回状态确认操作结束，再依芯片要求执行必要的同步操作。
PCON2 - Program Control 2（只读）
PCACHE_SZE，bits[15:0]：Program Cache 容量，单位 KB。PSCRATCH_SZE，bits[31:16]：Program Scratch 容量，单位 KB。复位值未定义（
X）；用途是读取实现容量，不是配置容量。
多核Cache注意点
AURIX多核之间没有硬件Cache 一致性
CPU0 不会感知 CPU1 Cache 里的 dirty 数据，CPU1 也不会感知 CPU0 对 DSPR0 的修改。
这就要求程序开发者在设计跨核变量时，考虑Cache的一致性
跨核DSPR Cache测试
我在项目中观察到，使用Tc366双核芯片，Core0和Core1中分别有各自的APP
但是全部变量都放置在Core0的DSPR中
因为没有将两个核心的应用分开到两个c文件中，分别对应编译，并连接到各自的APP中去

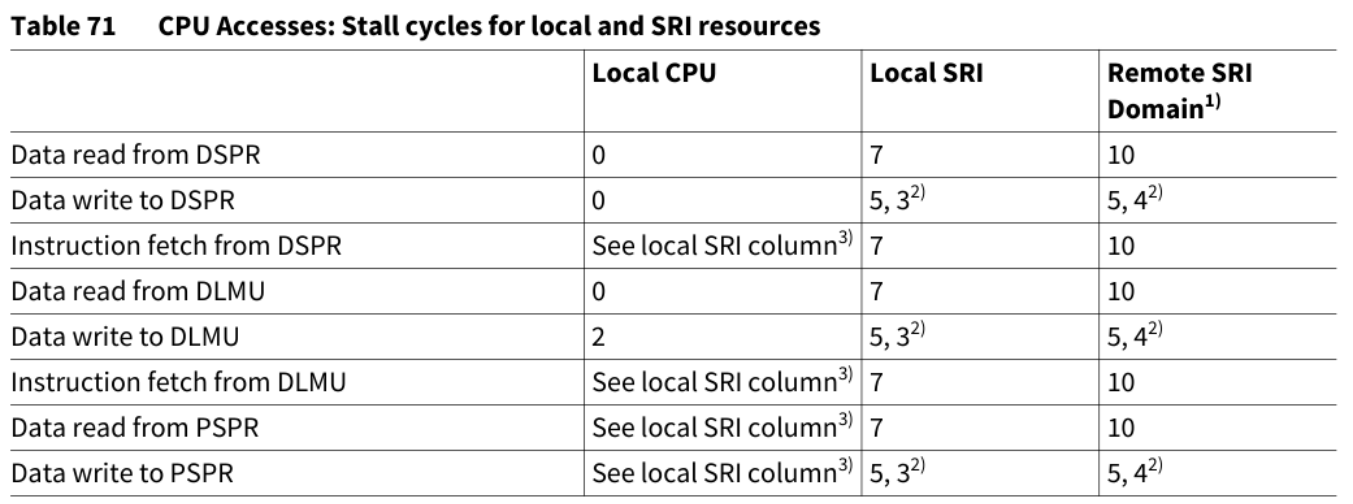

根据手册，了解到各自的CPU核心访问各自的DSPR，PSPR速度是最快的，而访问别的核心的就需要通过SRI总线（System Resource Interconnect），访问速度相对较慢；具体周期可见下图所示：
可见，Core1访问Core0 DSPR需要通过本地SRI0，需要stall（等待） 7个CPU周期，而Local CPU访问Local DSPR不需要Stall，极大的缩短了运行时间；

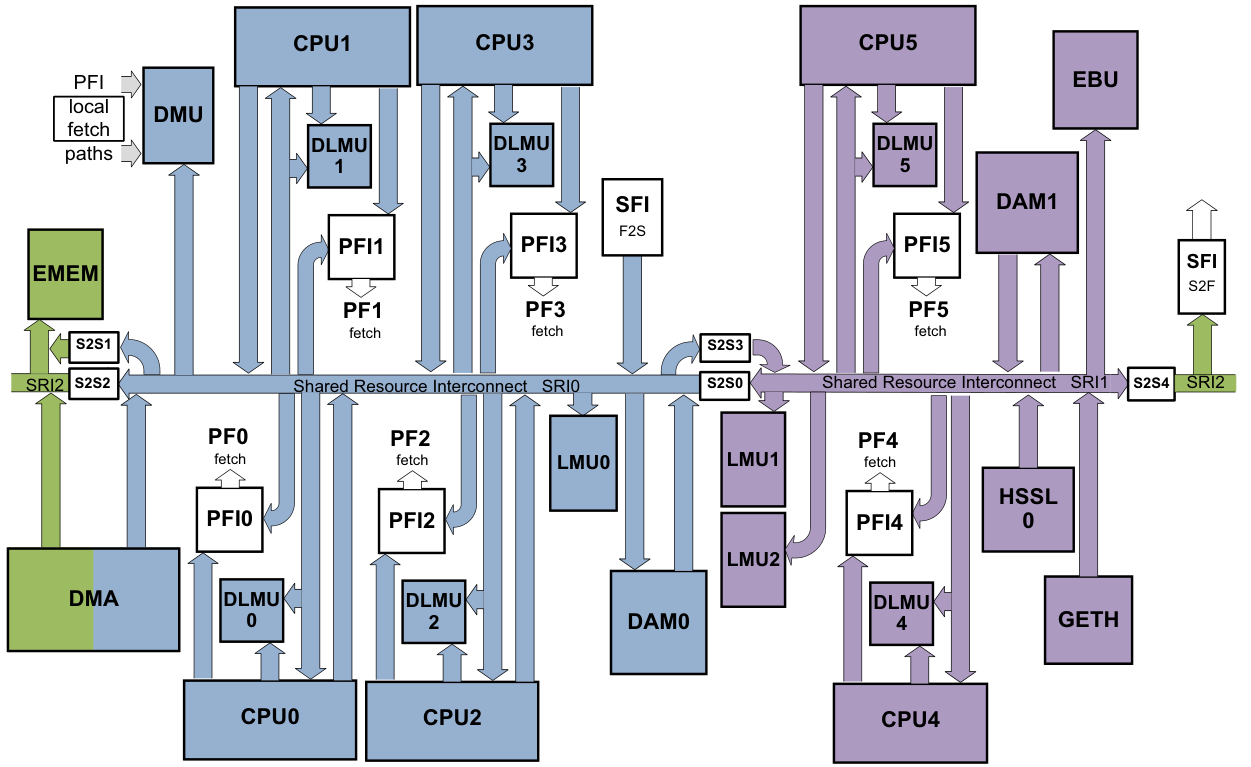

下图给出了TC3xx下的CPU架构分布图：
1. 验证本地CPU访问本地DSPR是否经过Cache

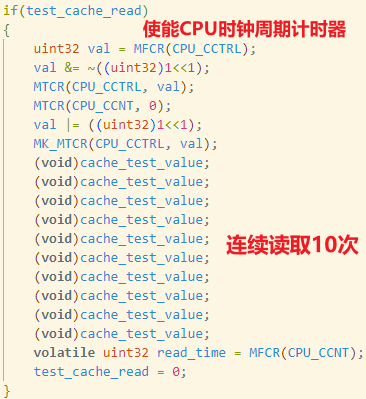

测试代码：
采用的相关CPU调试寄存器CCTRL（CPU Clock Cycle计数器）请查看——TriCore Performance Counter性能计数器
变量cache_test_value 确保在编译后定位在0x7段（DSPR0）中
测试时，保证CPU0 DCache处于开启状态（非bypass旁路）
且PCache也处于开启状态（非bypass旁路）

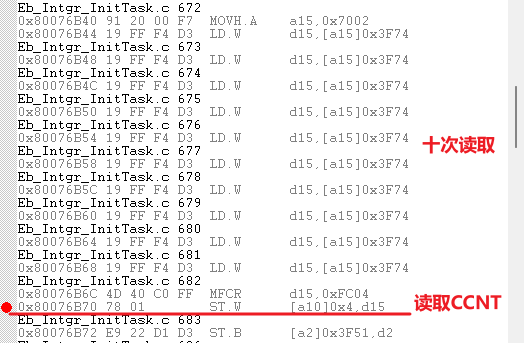

通过UDE在读取CPU_CCNT处打断点
观察d15 的值
现在通过修改DCON0寄存器关闭CPU0 DCache（开启Cache bypass旁路模式）
关闭DCache后，CPU负载率显著上升（因为数据读取所花费的时间变多了）
并再次测试连续读取DSPR变量所用的CPU时钟周期
发现读取时间并没有变化，可得出结论：本地CPU访问本地DSPR不需要经过DCache
P.S. 当关闭PCache后运行时间增长，是因为CPU不从PCache中获取指令，而是直接从PFlash中取指，时间大大增加了；
2. 验证非本地CPU访问非本地DSPR
Core1访问Core0 DSPR0,
在泛亚CEPS项目中，各个APP并没有分开放到不同的C文件中去，导致全部的变量都存放在DSPR0中；
这就导致了CPU1必须通过SRI总线访问CPU0的DSPR，这种访问通常情况下需要stall等待7个CPU周期；

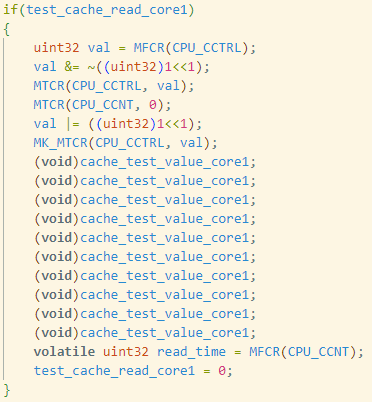

测试逻辑代码与前面相同：
首先要确保的是cache_test_value_core1存放在DSPR0中
同时CPU1的DCache是开启的
经测试后发现
对比发现，10次DSPR读取增加了大概70个CPU时钟周期，对应每次读取所等待7周期时间，共7*10
后面也测试了关闭CPU1 DCache的情况下，结果相同
所以可以得出结论：CPU读取非本地DSPR比较耗时
这也可以提供一个降低CPU负载率的思路：将Core1应用的用到的变量应该放到本地DPSR1中

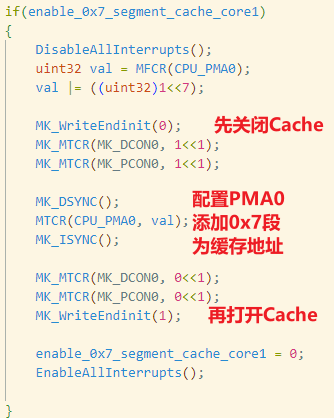

或者，让CPU1 DCache缓存DSPR0
打开后，Core1负载率显著下降5%（没开预驱，且电机控制不使能条件下）
目前项目这样修改的缺点：
由于Core1中运行APP所使用的全部变量都放置在DSPR0中（非本地CPU DSPR）
当CPU1将0x7段使能DCache缓存后，会将用到的变量转存到自己本地DCache中
又由于DCache的Write-back策略特性，变量全部的load-store操作，全部在本地DCache中已经完成了，根本不需要写回到DSPR0中去！
这就导致物理地址范围（变量对应的DSPR0地址值）仍然保持不变，
就会出现：在UDE中观察不到变量变化，Core0读取不到最新Core1修改的变量值。
所以，当使用跨核心的共享变量的时候，强制！必须！不能！使用Cache缓存共享变量
或者，使用Cache相关指令刷新对应的Cache，强制使其写入到物理地址中去。
多核共享DLMU测试
TC366没有LMU，但是有DLMU（Distributed LMU SRAM，分布式LMU）
CPU0对应的为DLMU0，地址范围0xB000,0000-0xB000,FFFF;
CPU1对应的为DLMU1，地址范围0xB001,0000-0xB001,FFFF;
DLMU是按CPU分布的，每个CPU都有本地的LMU，
CPU访问本地LMU速度和DSRP一样快，load-store操作同样不经过缓存
通常可以通过0x9段缓存访问方式和0xB段非缓存访问方式来访问DLMU。
通过0x9段缓存访问DLMU需要注意：
Core0访问DLMU0（地址0x9000,0000-0x9000,FFFF），为直接访问，不经过Cache;
Core0访问DLMU1（地址0x9001,0000-0x9001,FFFF），经过Cache，回写存在延迟，需要手动管理Cache
同理，Core1访问DLMU1为直接访问，访问DLMU0经过Cahce
验证过程：
Core0写入存放在DLMU0中的变量cache_dlmu0 ,Core1通过Cache和None-Cache两种方式读取
在ld中定义变量链接地址：

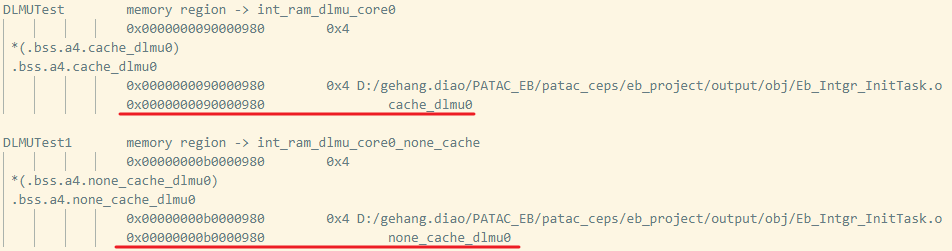

编译完成后在map中查看：
在Core0_1ms_task中写入变量cache_dlmu0 ，然后从Core1_1ms_task中读取cache_dlmu0 和none_cache_dlmu0
发现Core0写入后，Core1读取Cache变量的初始值0，但读取None-Cache变量为最新值
这是由于Core1在读取变量cache_dlmu0 时，在DCache中找到了（缓存命中），直接从本地Cache中取出旧值；
Core0对DLMU0的读写并不会报告给DCache1，所以DCache1中的变量依然为Clean的，不会触发从DLMU0中重新读取
而通过none_cache_dlmu0 读取时，不经过DCache，直接从物理内存中读取，所以可以读取到最新值
这种情况下，共享变量强烈建议直接使用非缓存地址读取，如有缓存要求，可以通过软件维护缓存指令，使缓存中变量失效，从而使缓存重新从DLMU0物理地址中读取。
其原理是调用CACHEA.I 指令
类似的，CPU1通过Cache写DLMU0中变量也没办法及时更新到物理内存中去，
可以通过缓存写指令CACHEA.W 将其写回；
